复合高精密零件加工 细长轴加工

2018/11/2 9:22:44

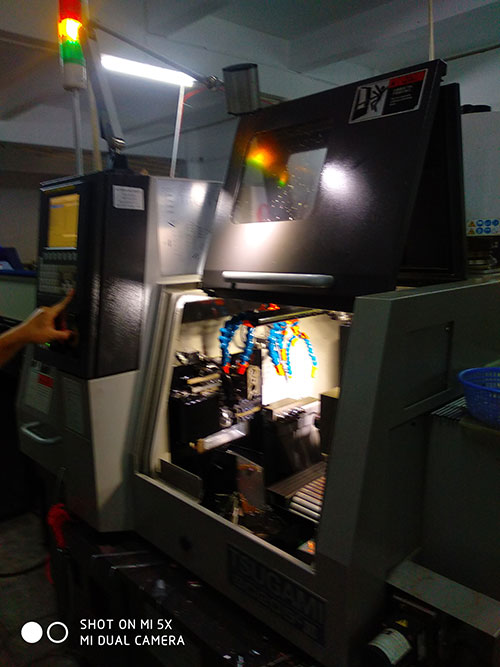

雄邺机械有限公司拥有日本津上,斯大等高精密加工设备。主营车.铣.刨.钻.攻牙等复合高精密零件以及细长轴加工。

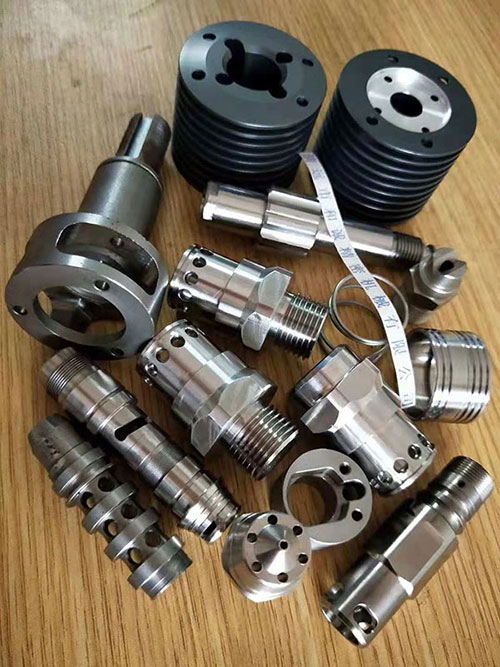

复合高精密零件

复合高精密零件

精密机械加工是在严格控制的环境条件下,使用精密机床和精密量具和量仪来实现的。加工精度达到和超过 0.1微米称超精密机械加工。

在航空航天工业中,精密机械加工主要用于加工飞行器控制设备中的精密机械零件,如液压和气动伺服机构中的精密配合件、陀螺仪的框架、壳体,气浮、液浮轴承组件和浮子等。飞行器精密零件的结构复杂、刚度小、要求精度很高,而且难加工材料所占的比重较大。

精密机械加工的工艺效果是:
①零件的几何形状和相互位置精度达到微米或角秒级;
②零件的界限或特征尺寸公差在微米以下;
③零件表面微观不平度(表面不平度平均高度差)小于0.1 微米;
④互配件能满足配合力的要求;
⑤部分零件还能满足精确的力学或其他物理特性要求,如浮子陀螺仪扭杆的扭转刚度、挠性元件的刚度系数等。

细长轴加工

精密细长轴加工前准备:对工作首先执行校直,通常每1米直线度在0.15mm左右。对两端中心孔进行研磨,因磨外圆时的基准点在中心孔,中心孔的精度直接影响外圆的质量。对机床进行调磨,顶尖最好采用弹簧顶尖,使工作松紧适宜。选择高精度的中心架,因中心架在磨削时起到支撑作用,因此可以说没有一个高精度的中心架,不可能加工出高精度的产品.

砂轮的选择及使用:磨削细长轴砂轮要求硬度低,以增加砂轮的自锐性。砂轮粒度较粗使切削抗力减少。砂轮组织松,以避免砂轮过早塞实而引起切削抗力增加。砂轮宽度较窄,以减少磨削阻力。修正砂轮应采用尖角金刚石、并且每用一次转一定角度,以保证金刚石锋利并延长寿命。用粗磨的砂轮用较大的修整用量进行修整,则可适当增加横向进给,使砂轮表面露出较大的磨粒刃口,这样磨粒不易钝化。精磨时最后一次修整必须在砂轮的右方进给,以使砂轮左角尖锐。为了减小切削力的径向分力,可将砂轮左角修整出一个小斜角,以改变切削力方向和减小径向分力。

合理的 精密细长轴加工步骤:磨削细长轴应采用双拨杆带动工件旋转,使拨动力平衡,提高加工精度。工件精磨前应经过校直和消除应力处理,以减小工件的弯曲力。为减小工件的热变形,应加大冷却水出水口,但水流不能太急。
